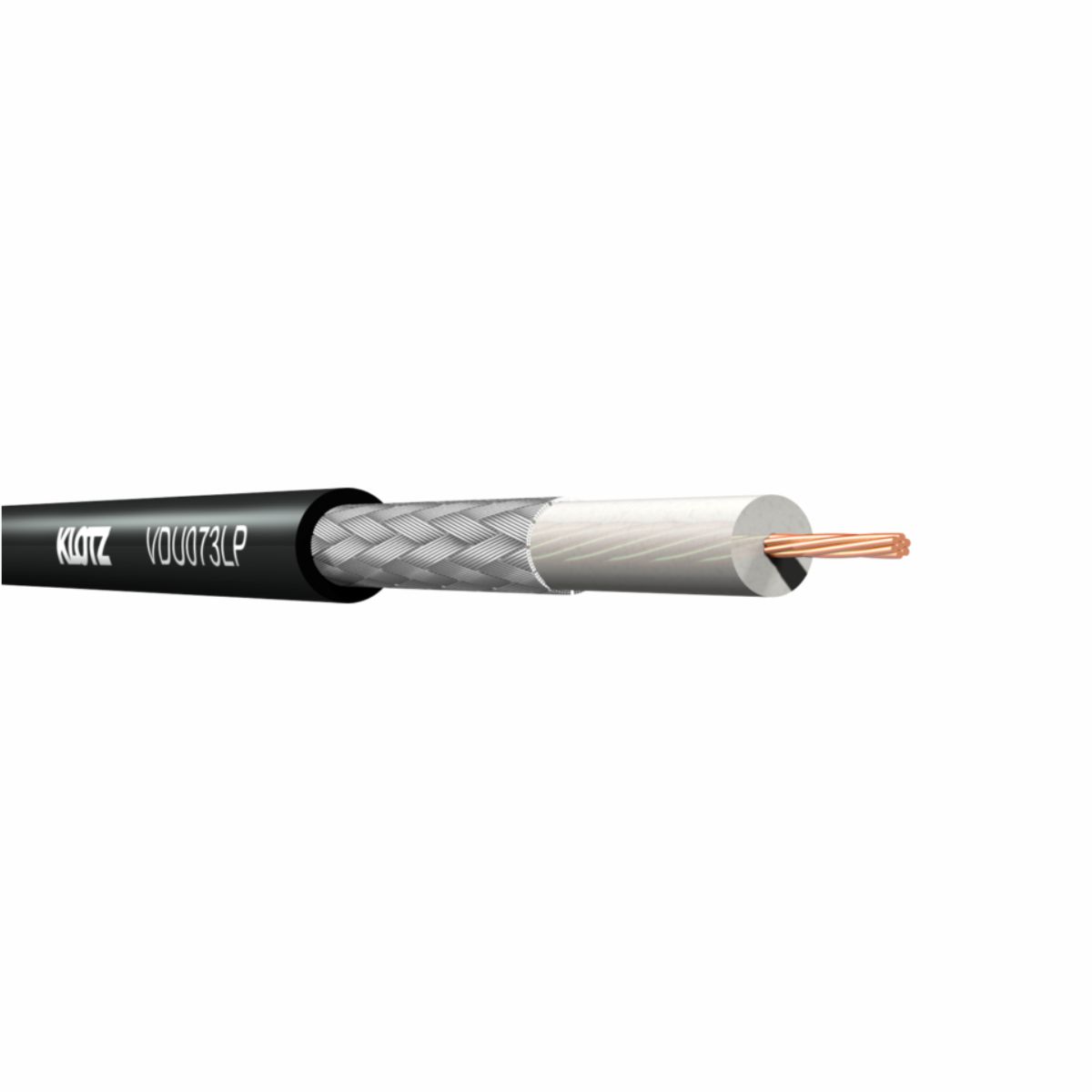

Klotz VDU073LP
analóg / digitális koaxiális high flex videókábel, UHD/12G, 0,75L/3,2, PUR köpeny, a gyári kiszereléstől eltérő hosszban
Klotz VDU073LP
analóg / digitális koaxiális high flex videókábel, UHD/12G, 0,75L/3,2, PUR köpeny, a gyári kiszereléstől eltérő hosszban
- Hajlékony sodrott vezeték
- Sűrű ónozott rézfonat árnyékolás
- Mobil HD-SDI használatra alkalmas
- Masszív PUR külső köpeny
még több ...
... kevesebb
ÁR: 1 360 Ft / méter
Szállítás: a megrendeléstől számított 10-15 munkanap
Szállítás: a megrendeléstől számított 10-15 munkanap
- Rendelési kód:
- KL-VDU073LP
- Garancia:
- 12 hónap
- Súly:
- 35 g
- Ajánlott fogyasztói ár:
- 1 360 Ft
- Hajlékony sodrott vezeték
- Sűrű ónozott rézfonat árnyékolás
- Mobil HD-SDI használatra alkalmas
- Masszív PUR külső köpeny
még több ...
... kevesebb
Tulajdonságok
Kivitel
Belső vezeték: 7 x 0,25 mm-es sodrott réz
Szigetelés: gázzal befecskendezett PE hab, ? 3,2 mm
Árnyékolás: ónozott rézfonat, >95%-os lefedettséggel
Külső köpeny: PUR
teljes átmérő: 5,0 mm
Mechanikai jellemzők
Üzemi hőmérséklet: -40°C / +80°C
Min. hajlítási sugár: telepítve 30 mm, használatban 50 mm
Elektromos jellemzők
Névleges impedancia: 75 ?
Egyenáramú ellenállás: belső vezeték 50 ?/km, külső vezeték: 13 ?/km
dB/100 m
: 1 MHz: 1,0; 5 MHz: 2,3; 10 MHz: 3,3; 71,5 MHz: 8,9; 88,5 MHz: 10,0; 100 MHz: 10,6; 135 MHz: 12,5; 180 MHz: 14,5; 270 MHz: 18,0; 360 MHz: 20,9; 540 MHz: 25,9; 750 MHz: 30,9; 1000 MHz: 36,2; 1500 MHz: 45,2; 3000 MHz: 67,5; 6000 MHz: 106,0; 9000 MHz: 149,1; 12000 MHz: 272,0
Visszatérési veszteség: 30-300 MHz: > 24 dB; 300 - 1500 MHz: > 22 dB; 1500 - 6000 MHz: > 15 dB
Leírás
A VDU073LP egy robusztus, rendkívül rugalmas UHD videokábel. A KLOTZ kifejezetten a 12G jelek zavarmentes átvitelére tervezte és fejlesztette ki, hogy megfeleljen az SMPTE ST 2082-1 szabvány megnövekedett követelményeinek. A konstrukció - a kis, 5 mm-es külső átmérővel - koncentrikus sodrott réz belső vezetékkel, habosított PE szigeteléssel, nagyon sűrű, 95%-os fedettségű ónozott rézfonattal, strapabíró PUR köpennyel - következetesen a rugalmasság és a robusztusság jegyében készült, nem csak mobil kültéri használatra. Még -40°C és +70°C közötti hőmérsékletre is, mivel a matt külső köpeny hőmérsékletálló, kopásálló, törésálló és nagy szakítószilárdsággal rendelkezik. Ennek eredményeképpen a 12G videojelek esetében a végberendezéstől és az alkalmazott jelszintektől függően akár 36 m-es rövid és közepes átviteli távolságokra is széleskörű felhasználási területet biztosít. Ideális mobil felhasználásra nemcsak a műsorszórási szegmensben, pl. kamerakészleteken, mobil kábelezésben, hanem az iparban és számos más területen is.
