LD Systems ZONE X 1212 D
zóna vezérlő - hibrid felépítésű DSP mátrix, 12 bemenet, 12 kimenet + DANTE
LD Systems ZONE X 1212 D
zóna vezérlő - hibrid felépítésű DSP mátrix, 12 bemenet, 12 kimenet + DANTE
- DSP processzor hibrid architektúrával, amely lehetővé teszi a felhasználók számára, hogy sablonok segítségével alkalmazkodjanak a különböző telepítési követelményekhez
- 40-bites lebegőpontos DSP motor Analog Devices kétmagos SHARC+ és ARM Cortex A5 processzorral
- Új generációs Linux operációs rendszer
- Prémium kategóriás mikrofon előfokok és nagyfelbontású 32-bites AD/DA konverterek
- 12 szimmetrikus mikrofon/vonal bemenet 48 V-os fantomtáppal csatornánként
- 12 szimmetrikus vonalkimenet
- 8 GPI és 8 GPO logikai port
- Ethernet interfész a Xilica Designer univerzális vezérlő szoftverrel való távvezérléshez, Ethernet + Dante kártya opcionálisan kapható
- Integrált esemény ütemező
még több ...
... kevesebb
ÁR: -
Szállítás: Keressen a részletekért
Szállítás: Keressen a részletekért
- Rendelési kód:
- LS-LDZONEX1212D
- Garancia:
- 60 hónap
- Súly:
- 4,20 kg
- DSP processzor hibrid architektúrával, amely lehetővé teszi a felhasználók számára, hogy sablonok segítségével alkalmazkodjanak a különböző telepítési követelményekhez
- 40-bites lebegőpontos DSP motor Analog Devices kétmagos SHARC+ és ARM Cortex A5 processzorral
- Új generációs Linux operációs rendszer
- Prémium kategóriás mikrofon előfokok és nagyfelbontású 32-bites AD/DA konverterek
- 12 szimmetrikus mikrofon/vonal bemenet 48 V-os fantomtáppal csatornánként
- 12 szimmetrikus vonalkimenet
- 8 GPI és 8 GPO logikai port
- Ethernet interfész a Xilica Designer univerzális vezérlő szoftverrel való távvezérléshez, Ethernet + Dante kártya opcionálisan kapható
- Integrált esemény ütemező
még több ...
... kevesebb
Tulajdonságok
Általános jellemzők
Termék típus: installációs DSP audió mátrix

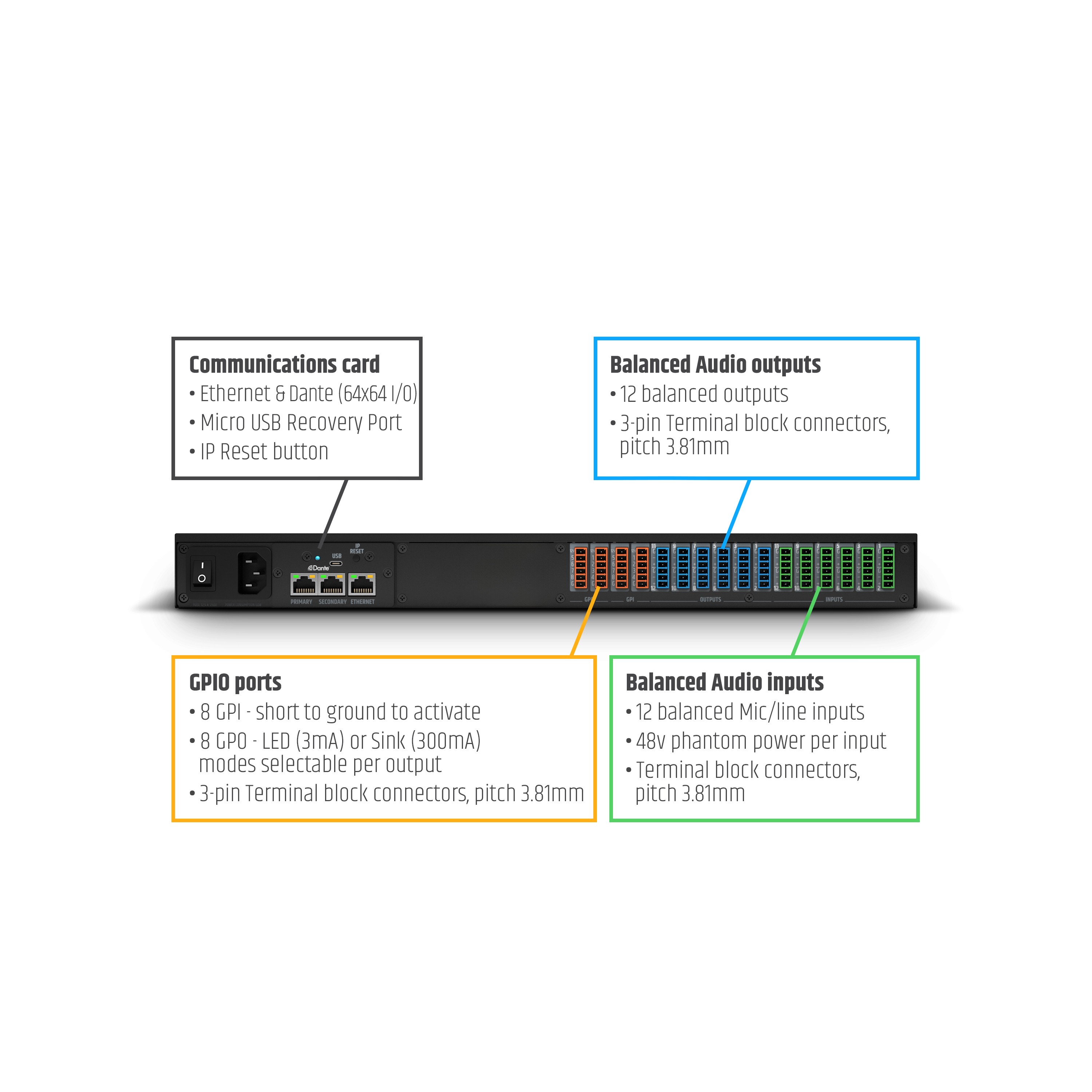

Audió bemenet: 12 szimmetrikus vonalbemenet
Audió kimenet: 12 szimmetrikus vonalkimenet
Logikai bemenet: 8 GPI – földeléshez zárva aktiválható
Logikai kimenet: 8 GPO – LED (3 mA), vagy Sink (300 mA)

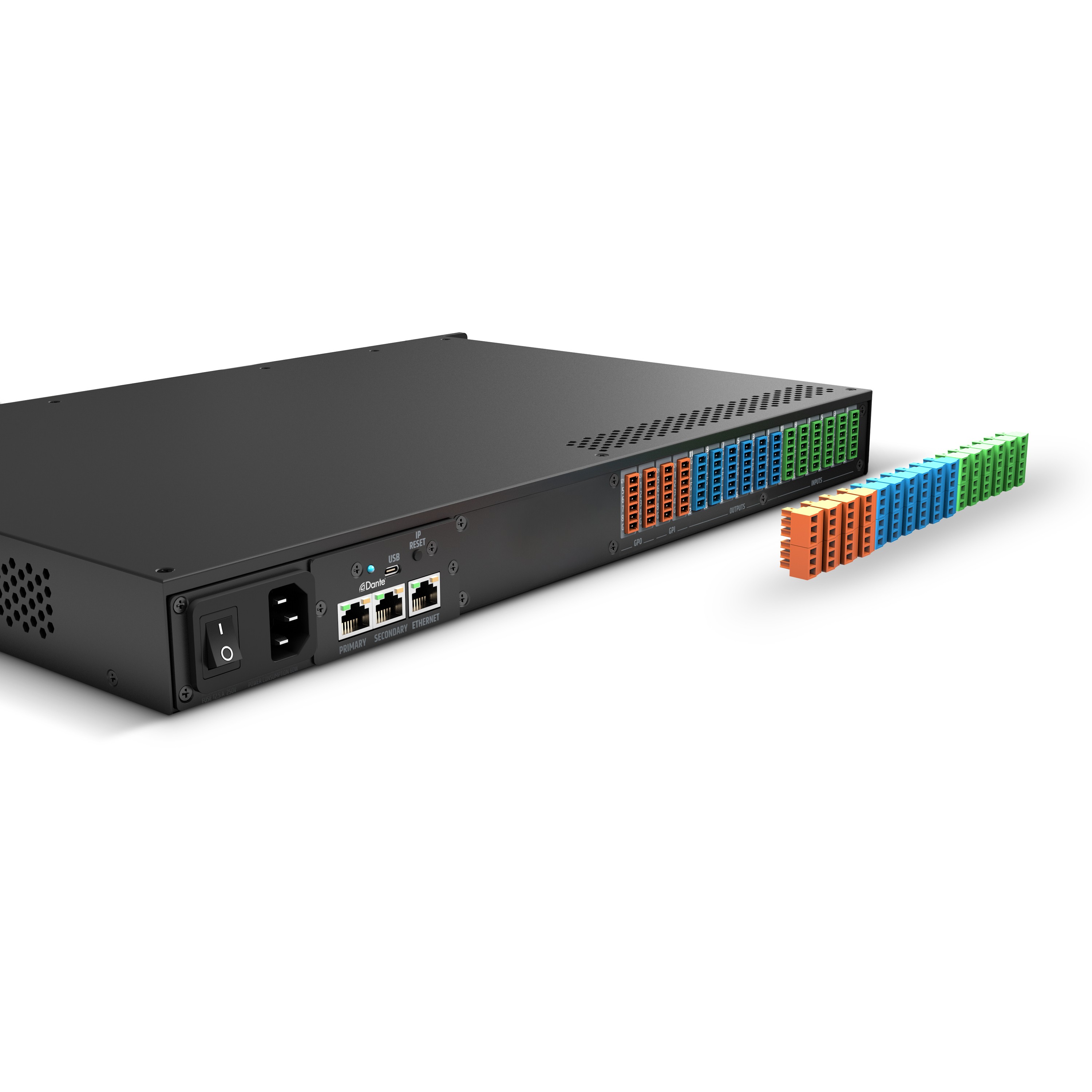

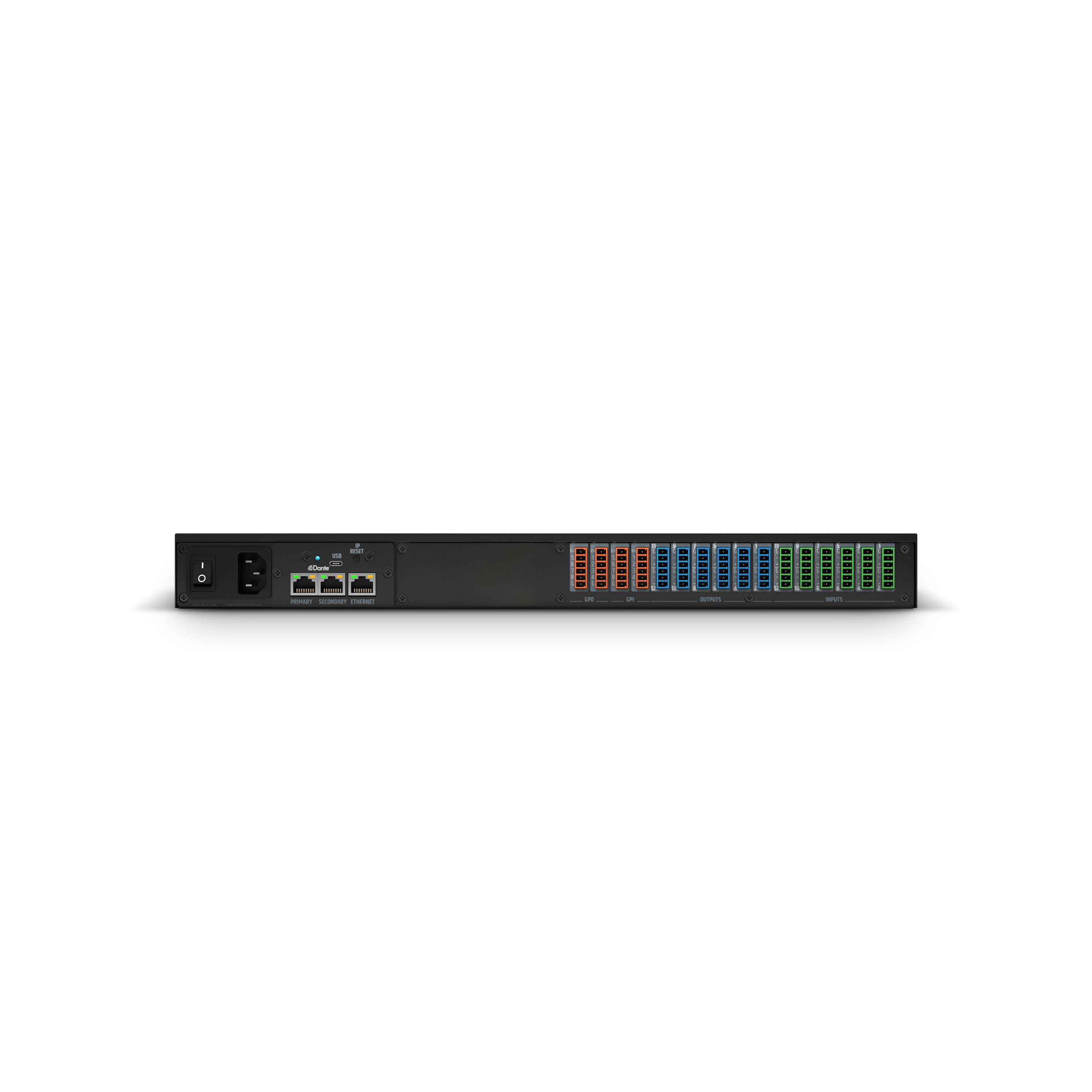

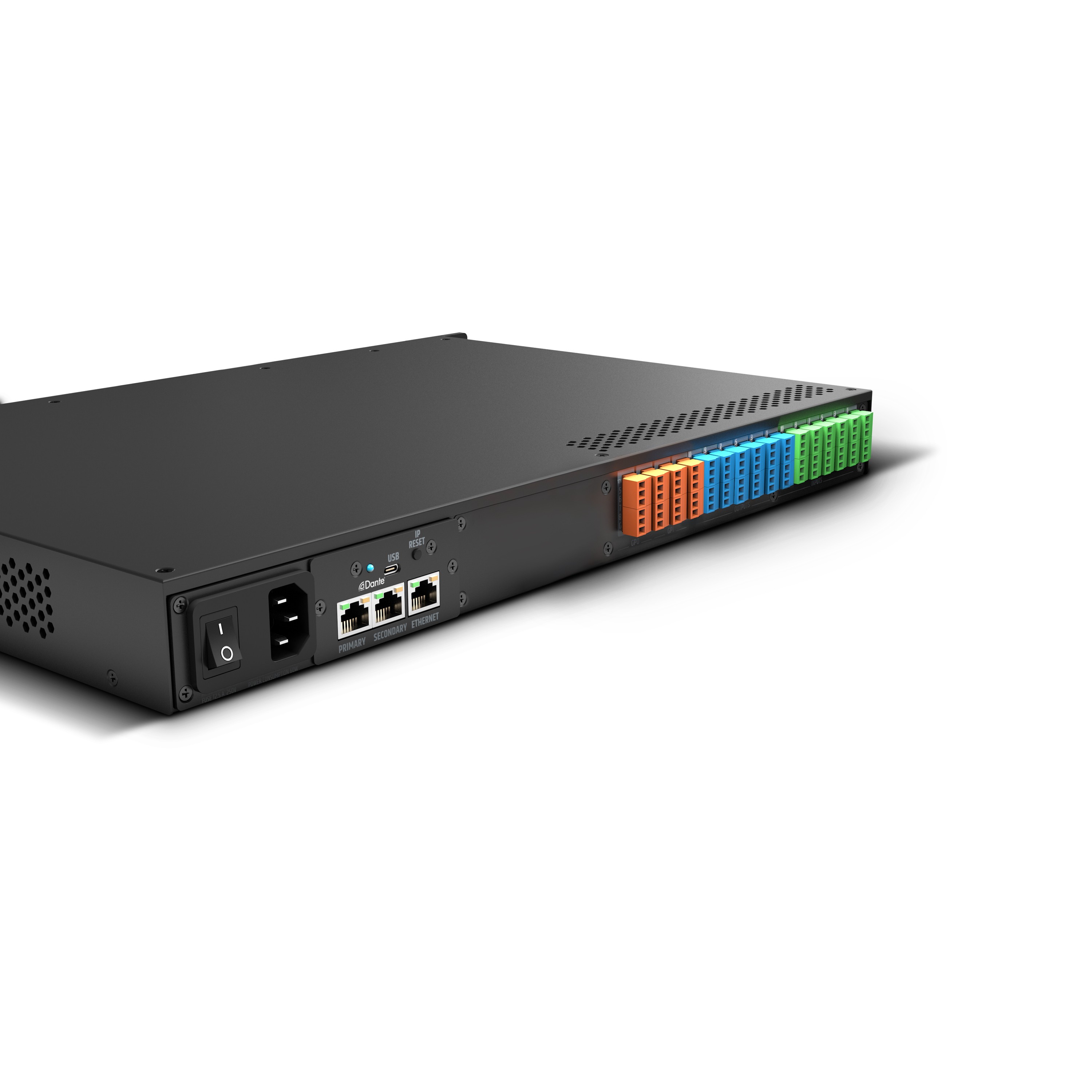

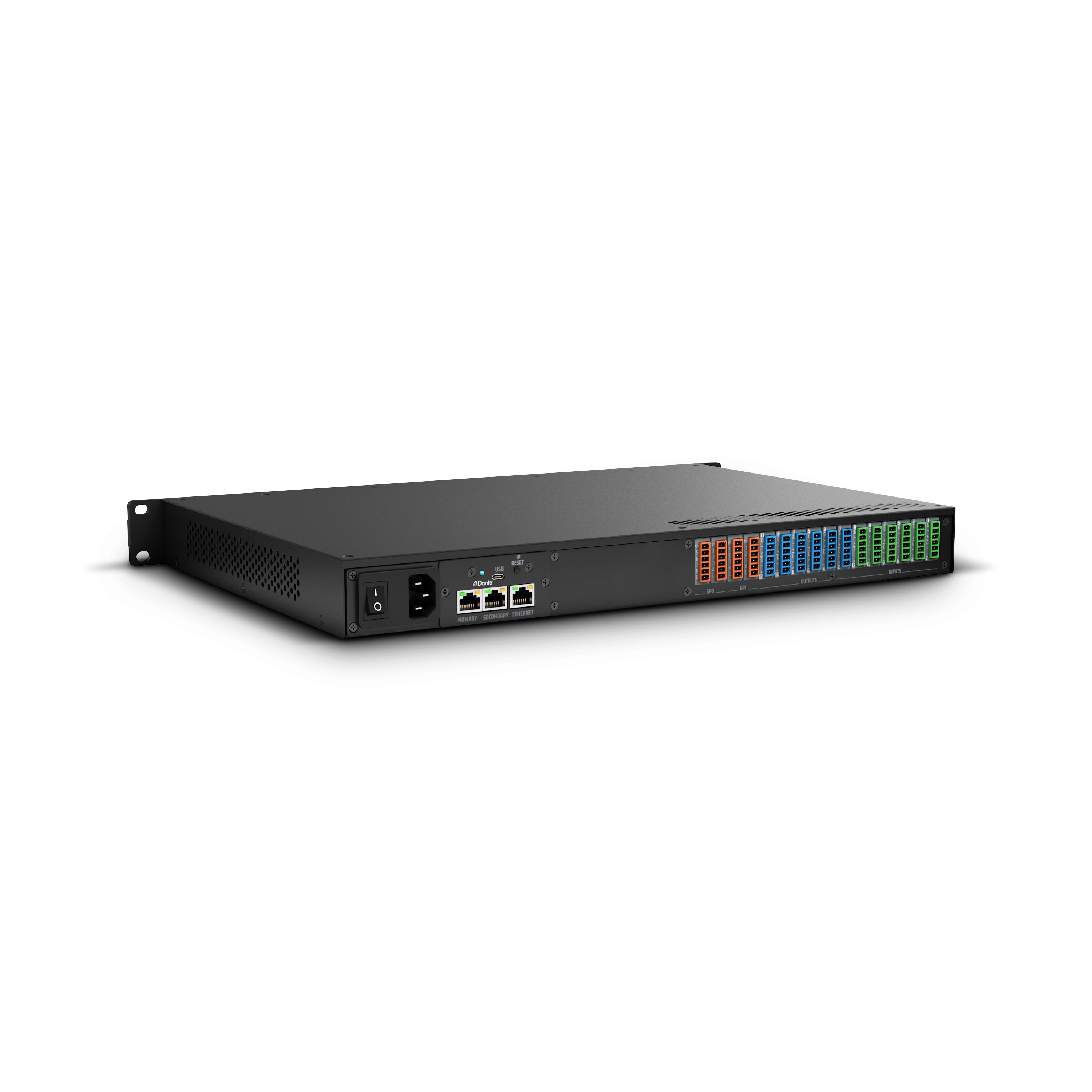

Csatlakozók: 3-pólusú terminál blokk (3,81 mm), Ethernet RJ45, be/kimenetek, Mikro USB-C szervizcsatlakozó

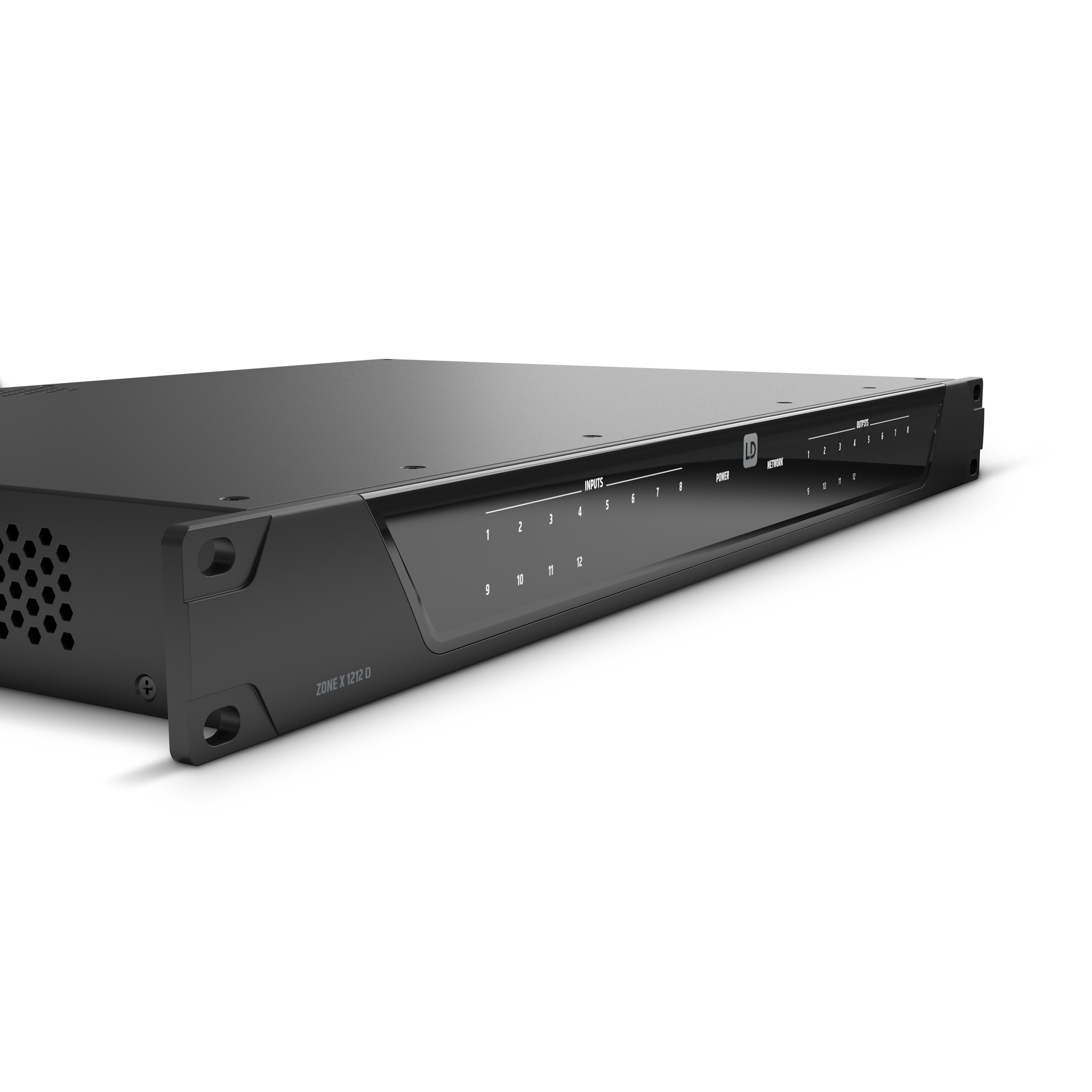

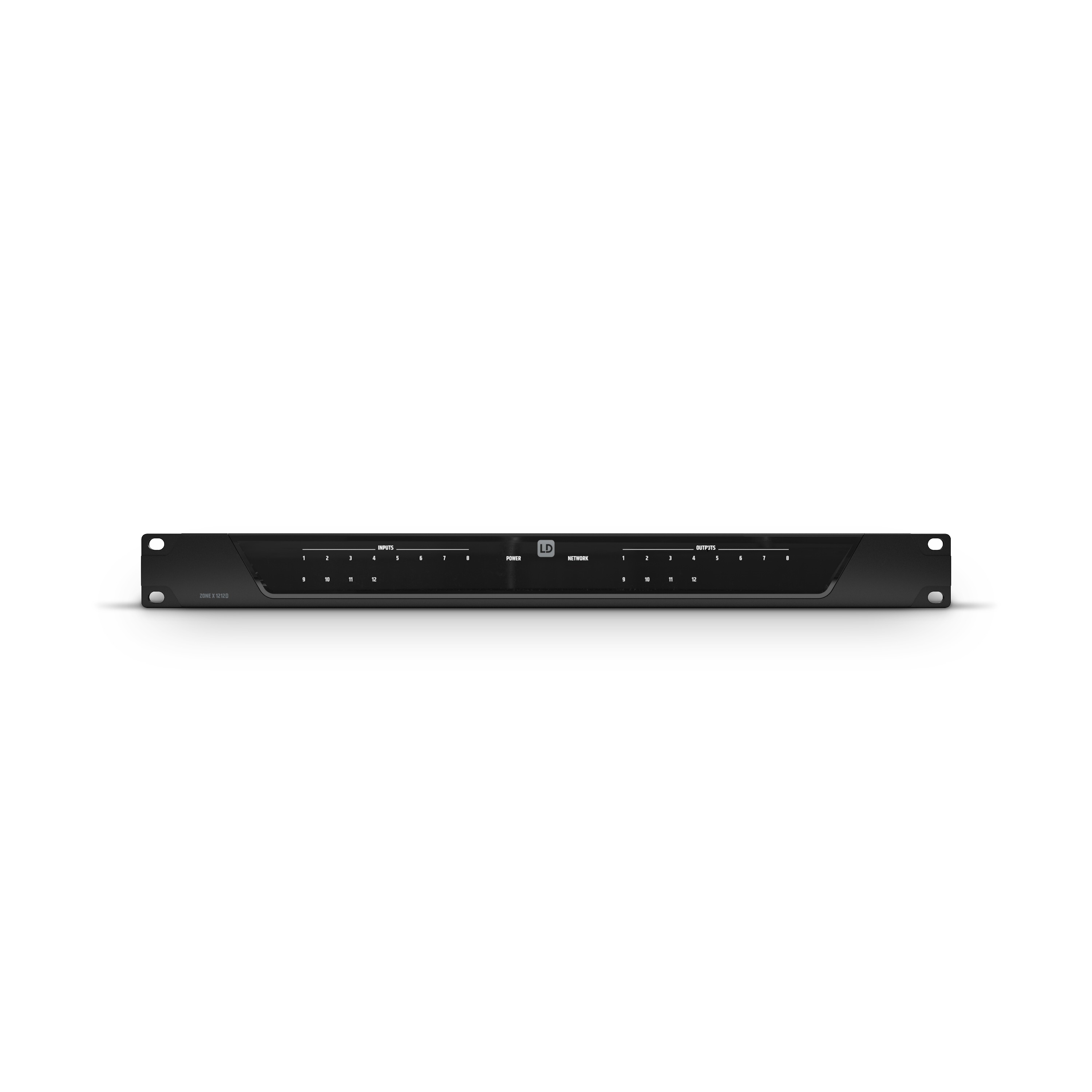

Visszajelzők: bemenet 1-12 és kimenet 1-12: jel, fehér LED, hálózat, tápfeszültség
Vezérlők a hátlapon: IP reset, be/kikapcsolás
Bővítőkártya hely: Ethernet + Dante (ZONEX1212D), Ethernet (ZONEX1212)
Hűtés: passzív konvekciós
Tápfeszültség: széles tartományú SMPS
Hálózati csatlakozó: 3-pólusú IEC aljzat
Indítási áramerősség: 21 A
Teljesítményfelvétel alapjáraton: 23 W
Max. teljesítményfelvétel: 60 W
Üzemi hőmérséklet: 0°C-40°C, 60% páratartalom
Szélesség: 19”-os rack (483 mm)
Mélység: 315 mm (terminál blokk csatlakozókkal)
Működési adatok
Névleges bemeneti érzékenység: -22 dBu (1 kHz szinusz, max Gain)
Névleges bemeneti csúcs: +20 dBu (1 kHz szinusz)
Torzítás (THD+N): +13 dBu (20 Hz – 20 kHz, Gain 0 dB)
Intermodulációs torzítás (SMPTE): <0,01% (csúcs alatt 10 dB), analizátor BW 90 kHz
Frekvenciatartomány: 15 Hz-22 kHz (+/-0,15 dB)
Bemeneti impedancia: 4 kOhm (szimmetrikus vonal)
Jel/zaj viszony: >117 dB @ +20 dBu, Gain 0 dB, 20 kHz BW, A-súlyozás
Dinamikatartomány (DR AES17): 112 dB
Áthallás: 105 dB @ 10 kHz, 120 dB @ 1 kHz, 120 dB @ 100 Hz
Digitális jellemzők
DSP: 40-bites lebegőpontos DSP motor Analog Devices kétmagos SHARC+ processzor
AD/DA konverter felbontás: 32 bit
AD/DA konverter mintavételi frekvencia: 48 kHz
Leírás
A berendezések egyre összetettebbé válnak. Ahol korábban a mikrofonokat és a hangszórókat kézzel kellett átkapcsolni vagy akár újra bekábelezni, ma már rugalmas útválasztási lehetőségek állnak rendelkezésre előre beállított és automatizált folyamatok segítségével. Az LD Systems ZONE X 1212 D DSP mátrix processzora mindezt és még többet is lehetővé tesz.
DSP hibrid architektúrájának köszönhetően a ZONE X 1212 D képes a hangrendszert a különböző körülményekhez és felhasználási lehetőségekhez igazítani. Válasszunk egyet a különböző DSP-sablonok közül, és az esemény ütemező segítségével állítsunk be naptár-vezérelt munkafolyamatokat automatizált előbeállítási lehetőségekkel. Minden, amire szükség van: tizenkét szimmetrikus mikrofon/vonal bemenet alacsony zajszintű mikrofon-előerősítőkkel és külön kapcsolható 48 V-os fantomtáppal, valamint tizenkét szimmetrikus vonalkimenet található a készüléken. Nyolc GPI és GPO logikai port is rendelkezésre áll, amelyek például automatizált folyamatokhoz és harmadik féltől származó eszközök integrálásához használhatók. A mindössze 1 RU méretű előlap nagyon rendezett benyomást kelt. A ZONE X 1212 D könnyen beállítható és kezelhető Etherneten keresztül az univerzális Xilica Designer szoftverrel (Mac/Windows), amely áttekintést nyújt az összes csatlakozásról és beállításról. A 64 x 64 csatornás Ethernet + Dante kártya bővítési lehetőségként telepíthető az Audio Over IP alkalmazásokhoz. A Dante szabvány a különböző gyártók kompatibilis eszközeinek egész világát nyitja meg minden elképzelhető alkalmazáshoz.
A különböző mikrofon- és hangszórócsoportok útválasztásától és processzálásától kezdve, például egy templomban, a különböző konfigurációkhoz naptár-vezérelt útválasztással rendelkező komplex többhelyiséges installációkig – a ZONE X 1212 D mindent lehetővé tesz.
