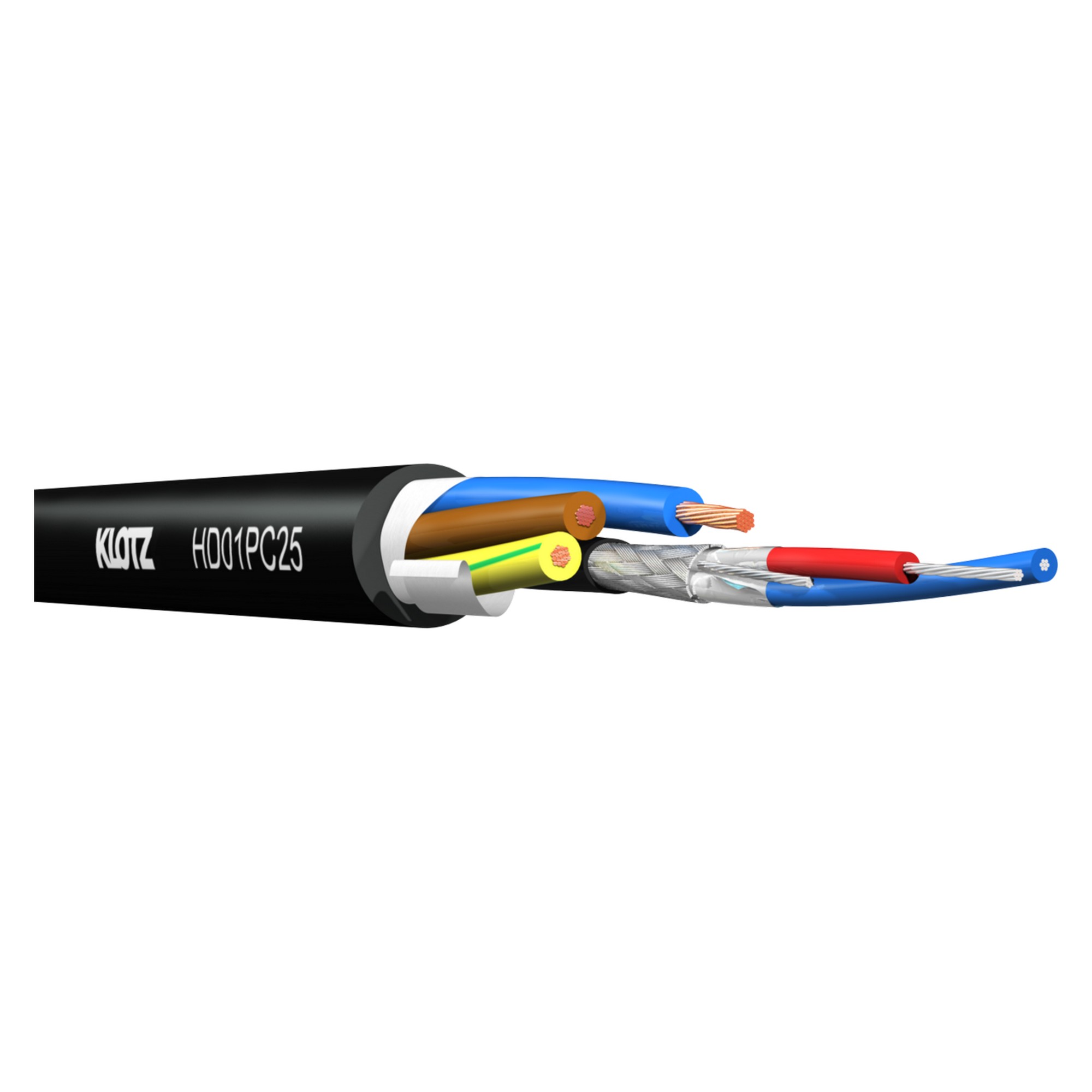

Klotz HD01PC25.100
hibrid kábel - digitális (110 Ohm) + 3x2,5 mm tápkábel, kompakt, 100 m
Klotz HD01PC25.100
hibrid kábel - digitális (110 Ohm) + 3x2,5 mm tápkábel, kompakt, 100 m
- Jelkábel: DMX, digitális és analóg audió jelekhez
még több ...
... kevesebb
ÁR: 583 134 Ft / darab
Bevezetés dátuma: 2026.06.02.
Bevezetés dátuma: 2026.06.02.
- Rendelési kód:
- KL-HD01PC25100
- Garancia:
- 36 hónap
- Súly:
- 5,50 kg
- Ajánlott fogyasztói ár:
- 583 134 Ft
Tulajdonságok
Általános jellemzők
Sodrás: 1 jelkábel + 3 tápér + jelölőszálak
Üzemi hőmérséklet: -30 °C / +70 °C
Minimális hajlítási sugár (telepítve): a teljes átmérő 5-szöröse
Minimális hajlítási sugár (mobil használat): a teljes átmérő 10-szerese
Égésgátlás: önkioltó az IEC 60332-1-2 szabvány szerint
Jelkábel
Vezető felépítése: sodrott ónozott réz, 7x 0,20 mm (AWG 24/7)
Vezető keresztmetszete: 0,22 mm?
Árnyékolás: AL/PET fólia + ónozott sodrott segédvezető + ónozott rézfonat (85%-os fedettség)
Belső köpeny: PVC, fekete, ? 6,0 mm
Vezető ellenállása: < 85 ?/km
Tápkábel
Vezető: sodrott csupasz réz, finomszálú az IEC 60228 Class 5 szerint
Vezető keresztmetszete: 3x 2,5 mm?
Ér színei: kék, barna, sárga-zöld
Vezető ellenállása: 12,5 ?/km
Szigetelési ellenállás: > 0,01 M? x km
Névleges feszültség: 300/500 V
Vizsgáló feszültség: 2,5 kV/rms x 5 perc
Leírás
Ez a hibrid kábel robusztus, rendkívül rugalmas lágy PVC külső köpennyel rendelkezik, és az alkalmazások széles körében használható. Amennyiben a tápellátáshoz és a szükséges jelhez közös csatlakozót alkalmaznak, nincs szükség a három tápér különálló köpenyezésére. Emellett a táperek külön burkolat nélküli kialakítása rendkívül megkönnyíti a hibrid kábeldobos rendszerekbe történő beépítést. Ez nemcsak a szerelési időt rövidíti le, hanem csökkenti a kábel külső átmérőjét is, ami lehetővé teszi nagyobb kábelhossz feltekerését egy adott dobra. A sűrű fonatból és az alatta elhelyezkedő alumíniumfóliából álló kettős árnyékolás megvédi a jelkábelt a tápkábel okozta elektromágneses interferenciától, a beépített segédvezető pedig megkönnyíti az XLR vagy TRS csatlakozók szerelését.
